سوئیچ سیسکو نکسوس 108 پورت مدل Cisco Nexus N9K-C93216TC-FX2
سوئیچ ۱۰۸ پورت Cisco Nexus N9K-C93216TC-FX2 از خانواده Nexus 9300 سیسکو، مخصوص دیتاسنترها و شبکه‌های سازمانی بزرگ است. این مدل دارای ۹۶ پورت مسی RJ45 با سرعت‌های 100M/1G/10G BASE-T و ۱۲ پورت QSFP28 با سرعت‌های 40/100 گیگابیت بر ثانیه است که امکان اتصال سرورها و برقراری ارتباطات Uplink را فراهم می‌کنند.
این سوئیچ با ظرفیت سوئیچینگ حدود ۴.۸ ترابیت بر ثانیه، ارتفاع ۲ یونیت رک (2RU) و سیستم‌عامل Cisco NX-OS، گزینه‌ای مناسب برای پیاده‌سازی معماری Spine-Leaf است. همچنین پورت‌های مسی آن امکان اتصال مستقیم تجهیزات مجهز به کارت شبکه 10GBASE-T را فراهم می‌کنند.
سخت افزار
این سوئیچ با ارتفاع ۲ یونیت رک (2RU) و وزن تقریبی ۱۲.۴ کیلوگرم طراحی شده است. سیستم خنک‌کننده آن شامل ۳ ماژول فن است. جهت جریان هوا بر اساس مدل فن و پاور در زمان سفارش مشخص می‌شود و به دو صورت Port-side intake (ورود هوا از سمت پورت‌ها) و Port-side exhaust (خروج هوا از سمت پورت‌ها) ارائه می‌شود. فن‌ها و پاورها باید جهت جریان هوای یکسانی داشته باشند.
در بخش تأمین انرژی، دستگاه دارای دو جایگاه منبع تغذیه با قابلیت افزونگی 1+1 است و از پاورهای AC، DC و HVAC/HVDC پشتیبانی می‌کند. ماژول‌های فن و پاور نیز قابلیت تعویض در حالت روشن بودن دستگاه (Hot-swap) را دارند؛ بنابراین برای جایگزینی آن‌ها نیازی به خاموش کردن سوئیچ نیست.
ماژول
سوئیچ Cisco Nexus N9K-C93216TC-FX2 از ماژول‌های نوری QSFP28 با سرعت ۴۰ و ۱۰۰ گیگابیت پشتیبانی می‌کند. ماژول QSFP-100G-SR4-S برای ارتباطات ۱۰۰ گیگابیتی روی فیبر چندحالته با برد ۷۰ متر روی OM3 و ۱۰۰ متر روی OM4/OM5 قابل استفاده است.
همچنین ماژول QSFP-40G-SR4 برای ارتباطات ۴۰ گیگابیتی روی فیبر چندحالته با برد ۱۰۰ متر روی OM3 و ۱۵۰ متر روی OM4/OM5 کاربرد دارد. هر دو ماژول از کانکتور MPO-12 استفاده می‌کنند.
برای فواصل طولانی‌تر، ماژول‌های تک‌حالته مانند QSFP-100G-LR4-S با برد حداکثر ۱۰ کیلومتر روی فیبر SMF نیز قابل بررسی هستند. برای اتصال تجهیزات در فواصل کوتاه می‌توان از کابل‌های DAC و AOC استفاده کرد.
منابع پردازشی (Processor, RAM, Storage)
سوئیچ Cisco Nexus N9K-C93216TC-FX2 به پردازنده ۴ هسته‌ای مجهز شده است که وظایف پردازشی، مدیریتی و اجرای سیستم‌عامل NX-OS را بر عهده دارد.
این دستگاه دارای ۱۶ گیگابایت حافظه RAM است که با افزودن ۸ گیگابایت حافظه می‌توان ظرفیت آن را به ۲۴ گیگابایت افزایش داد. همچنین از یک درایو ۱۲۸ گیگابایتی SSD برای ذخیره ایمیج سیستم‌عامل NX-OS، لاگ‌ها و فایل‌های پیکربندی بهره می‌برد.
جزئیات محصول

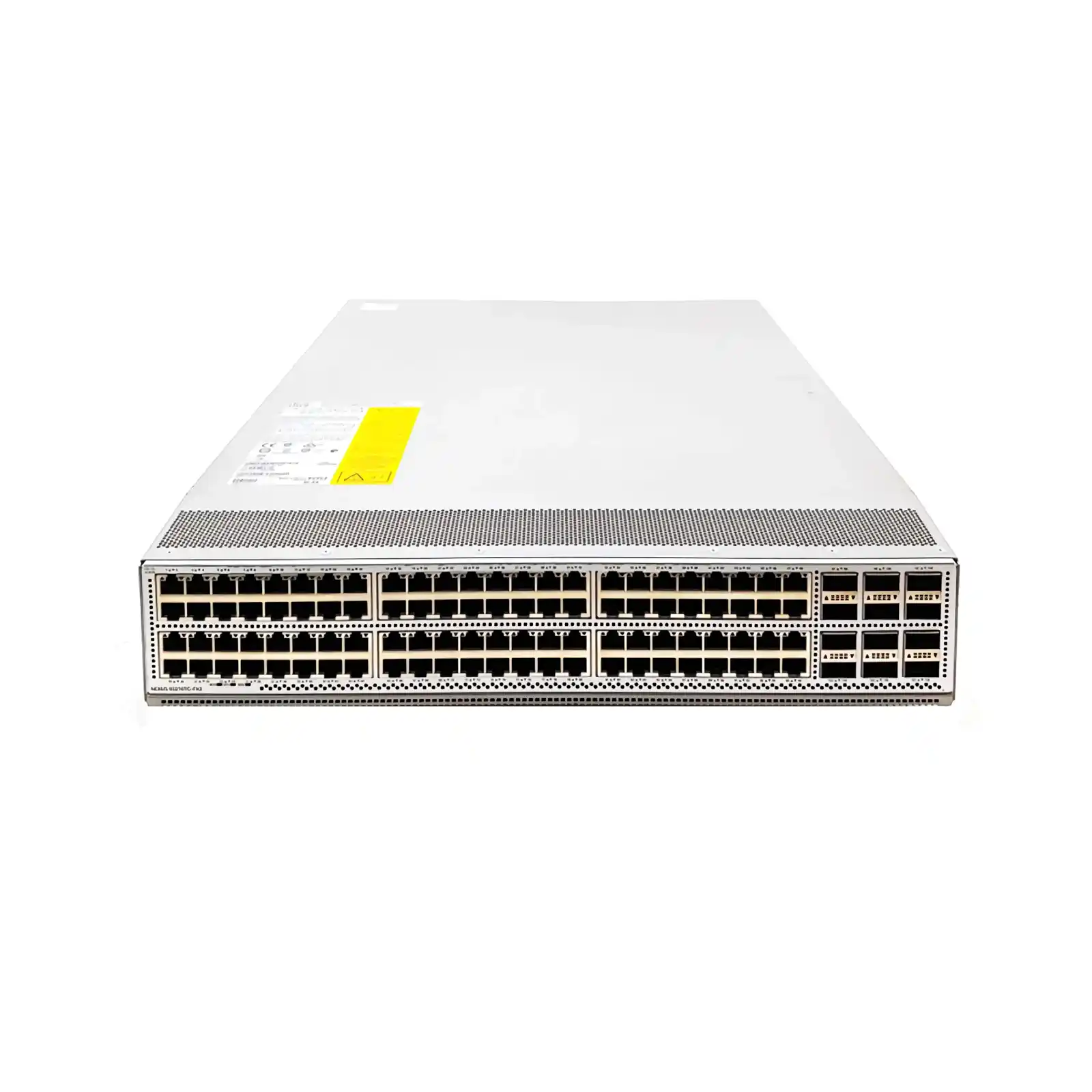

شکل نمای جلویی دستگاه N9K-C93216TC-FX2 را نشان می‌دهد.
شکل نمای پشتی دستگاه N9K-C93216TC-FX2 را نشان می‌دهد.
شکل نمای جانبی سوئیچ Cisco Nexus N9K-C93216TC-FX2 را نشان می‌دهد.
بافر و سرعت پردازش
سوئیچ Cisco Nexus N9K-C93216TC-FX2 به حافظه بافر ۴۰ مگابایتی (40MB) مجهز است که با استفاده از فناوری Intelligent Buffer Management، به مدیریت هوشمند جریان‌های ترافیکی و کاهش احتمال حذف بسته‌ها در زمان ازدحام شبکه کمک می‌کند.
این دستگاه با پهنای باند سوئیچینگ ۴.۳۲ ترابیت بر ثانیه (4.32Tbps) و نرخ پردازش بیش از ۲.۵ میلیارد بسته در ثانیه (2.5Bpps)، امکان انتقال و پردازش حجم بالایی از داده‌ها را در زیرساخت‌های دیتاسنتری فراهم می‌کند.
نکات تخصصی و کلیدی برای انتخاب N9K-C93216TC-FX2
نرم افزار
سوئیچ Cisco Nexus N9K-C93216TC-FX2 از دو حالت عملیاتی Cisco NX-OS و Cisco ACI پشتیبانی می‌کند. در حالت NX-OS، قابلیت‌هایی مانند سوئیچینگ لایه ۲، مسیریابی لایه ۳ و فناوری VXLAN/EVPN برای مدیریت و توسعه شبکه در دسترس هستند.
در حالت ACI، سوئیچ از طریق کنترلر مرکزی Cisco APIC مدیریت می‌شود و امکان پیاده‌سازی زیرساخت شبکه مبتنی بر سیاست‌های متمرکز را فراهم می‌کند. دستگاه در هر زمان فقط در یکی از این دو حالت فعالیت می‌کند. برخی قابلیت‌های پیشرفته نیز به نسخه نرم‌افزار و مجوزهای لایسنس بستگی دارند.
سوالات متداول
سوئیچ Cisco Nexus N9K-C93216TC-FX2 چند پورت دارد و از چه سرعت‌هایی پشتیبانی می‌کند؟
این سوئیچ دارای ۱۰۸ پورت شبکه شامل ۹۶ پورت مسی RJ45 با سرعت‌های ۱۰۰ مگابیت، ۱ و ۱۰ گیگابیت و ۱۲ پورت QSFP28 با سرعت‌های ۴۰ و ۱۰۰ گیگابیت بر ثانیه است.
سوئیچ N9K-C93216TC-FX2 از چه ماژول‌های نوری و کابل‌هایی پشتیبانی می‌کند؟
۱۲ پورت QSFP28 این دستگاه از ماژول‌های نوری سازگار ۴۰ و ۱۰۰ گیگابیتی پشتیبانی می‌کنند. همچنین امکان استفاده از کابل‌های DAC و AOC سازگار وجود دارد. انتخاب ماژول و کابل باید بر اساس فاصله ارتباطی و ماتریس سازگاری سیسکو انجام شود.
سوئیچ Cisco Nexus N9K-C93216TC-FX2 از چه سیستم‌عامل‌هایی پشتیبانی می‌کند؟
این سوئیچ از دو حالت عملیاتی Cisco NX-OS و Cisco ACI پشتیبانی می‌کند. در حالت NX-OS مدیریت و پیکربندی دستگاه به‌صورت مستقل انجام می‌شود؛ در حالت ACI نیز سوئیچ از طریق کنترلر مرکزی Cisco APIC مدیریت خواهد شد. این دو حالت به‌صورت هم‌زمان قابل استفاده نیستند.
