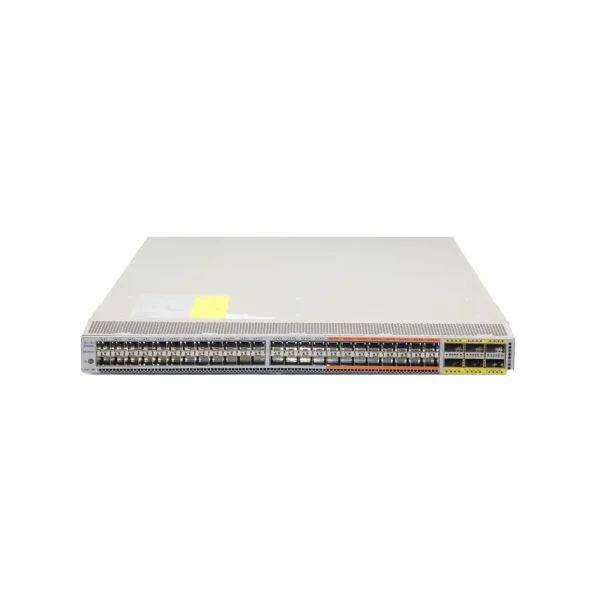

سوئیچ ۵۴ پورت نکسوس سیسکو مدل N5K-C5672UP
سوئیچ ۵۴ پورت نکسوس سیسکو مدل N5K-C5672UP از سری Nexus 5600، یک سوئیچ دیتاسنتری است که برای اتصال سرورها، تجهیزات ذخیره‌سازی و زیرساخت‌های شبکه با سرعت بالا طراحی شده است. این مدل دارای ۴۸ پورت SFP+ داخلی با پشتیبانی از سرعت‌های ۱ و ۱۰ گیگابیت بر ثانیه و ۶ پورت QSFP+ با سرعت ۴۰ گیگابیت بر ثانیه است. پورت‌های ۴۰ گیگابیتی با استفاده از کابل Breakout مناسب، قابلیت تقسیم به چهار اتصال ۱۰ گیگابیتی را دارند. همچنین، پورت‌های Unified این سوئیچ از Fibre Channel و FCoE پشتیبانی می‌کنند و امکان یکپارچه‌سازی ترافیک شبکه و ذخیره‌سازی را در زیرساخت‌های دیتاسنتری فراهم می‌سازند.
سخت افزار
سخت‌افزار سوئیچ Cisco Nexus N5K-C5672UP با طراحی رک‌مونت ۱ یونیت (1RU)، برای استفاده در دیتاسنترها و زیرساخت‌های شبکه پرترافیک طراحی شده است. این سوئیچ از دو منبع تغذیه افزونه و سه ماژول فن قابل تعویض در حین کار (Hot-swap) بهره می‌برد که به افزایش پایداری و تسهیل نگهداری تجهیزات کمک می‌کنند. همچنین، امکان انتخاب جهت جریان هوا متناسب با چیدمان رک، انعطاف‌پذیری بیشتری در نصب و خنک‌سازی دستگاه فراهم می‌کند.
ماژول
ماژول‌های سوئیچ Cisco Nexus N5K-C5672UP برای برقراری ارتباط با سرورها، تجهیزات ذخیره‌سازی و سایر سوئیچ‌های شبکه استفاده می‌شوند. پورت‌های SFP+ این دستگاه از ماژول‌های SFP سازگار با سرعت ۱ گیگابیت و ماژول‌های SFP+ با سرعت ۱۰ گیگابیت بر ثانیه پشتیبانی می‌کنند. همچنین، برای این پورت‌ها می‌توان از کابل‌های DAC و AOC سازگار با سرعت ۱۰ گیگابیت بر ثانیه استفاده کرد. شش پورت QSFP+ نیز با سرعت ۴۰ گیگابیت بر ثانیه، امکان استفاده از ماژول‌های نوری سازگار و کابل‌های DAC و AOC را فراهم می‌کنند. با استفاده از کابل‌های Breakout سازگار، می‌توان هر پورت QSFP+ را به چهار اتصال ۱۰ گیگابیتی تقسیم کرد. انتخاب ماژول یا کابل مناسب به سرعت، فاصله ارتباطی، نوع فیبر و سازگاری تجهیزات بستگی دارد.
منابع پردازشی (Processor, RAM, Storage)
منابع پردازشی سوئیچ Cisco Nexus N5K-C5672UP برای مدیریت ترافیک شبکه و پردازش بسته‌ها با سرعت بالا طراحی شده‌اند. این سوئیچ با پشتیبانی از سوئیچینگ و فورواردینگ سخت‌افزاری لایه ۲ و ۳، ظرفیت سوئیچینگ ۱٫۴۴ ترابیت بر ثانیه و نرخ پردازش ۱۰۷۱ میلیون بسته در ثانیه را ارائه می‌دهد. همچنین، از قابلیت‌های مسیریابی لایه ۳ پشتیبانی می‌کند که فعال‌سازی برخی امکانات آن به لایسنس و نسخه نرم‌افزار بستگی دارد. سیستم‌عامل Cisco NX-OS نیز مدیریت، پیکربندی و نظارت بر عملکرد شبکه را بر عهده دارد.
بافر و سرعت پردازش
سوئیچ Cisco Nexus N5K-C5672UP از بافر مشترک ۲۵ مگابایتی برای مدیریت ترافیک شبکه و کنترل ازدحام بسته‌ها بهره می‌برد. این بافر به مدیریت جریان داده‌ها هنگام افزایش ترافیک کمک می‌کند. همچنین، فناوری Cut-through امکان انتقال بسته‌ها با تأخیر کم را فراهم می‌سازد؛ به‌طوری‌که تأخیر در شرایط اعلام‌شده توسط سیسکو حدود ۱ میکروثانیه است. در حالت Store-and-forward، تأخیر انتقال بسته‌ها بیشتر خواهد بود.
نکات تخصصی و کلیدی برای انتخاب N5K-C5672UP
نرم افزار
سوئیچ Cisco Nexus N5K-C5672UP از سیستم‌عامل Cisco NX-OS استفاده می‌کند و قابلیت‌هایی مانند مدیریت از طریق CLI و SNMP، پیکربندی VLAN، تجمیع لینک‌ها با LACP و اتصال افزونه به دو سوئیچ با vPC را ارائه می‌دهد. همچنین از فناوری‌های FCoE و Fibre Channel برای ارتباط با زیرساخت‌های ذخیره‌سازی پشتیبانی می‌کند. امکانات قابل استفاده به نسخه نرم‌افزار و لایسنس دستگاه بستگی دارند.
سوالات متداول
سوئیچ Cisco Nexus N5K-C5672UP چه کاربردی دارد؟
این سوئیچ برای استفاده در دیتاسنترها و زیرساخت‌های مجازی‌سازی و ذخیره‌سازی طراحی شده است و امکان اتصال سرورها و تجهیزات شبکه را با سرعت‌های ۱، ۱۰ و ۴۰ گیگابیت بر ثانیه فراهم می‌کند. پورت‌های پرسرعت و قابلیت‌های شبکه‌ای آن، این مدل را برای زیرساخت‌های پرترافیک مناسب می‌کنند.
آیا سوئیچ N5K-C5672UP از اتصال تجهیزات ذخیره‌سازی پشتیبانی می‌کند؟
بله، این مدل از فناوری‌های FCoE و Fibre Channel پشتیبانی می‌کند. این قابلیت‌ها از طریق ۱۶ پورت Unified قابل استفاده‌اند و بهره‌گیری از آن‌ها به ماژول‌های سازگار، پیکربندی صحیح و لایسنس موردنیاز بستگی دارد.
آیا این سوئیچ برای اتصال سرورها و سوئیچ‌های دیگر مناسب است؟
بله، این مدل می‌تواند برای اتصال سرورها و تجهیزات شبکه در دیتاسنتر استفاده شود. قابلیت‌هایی مانند VLAN، تجمیع لینک با LACP و vPC نیز در طراحی شبکه‌های افزونه و افزایش پایداری ارتباط کاربرد دارند؛ پشتیبانی و نحوه استفاده از قابلیت‌ها به نسخه نرم‌افزار و پیکربندی دستگاه بستگی دارد.
