سوئیچ ۶۰ پورت ۱۰۰ گیگابیتی سیسکو نکسوس N9K-C93240YC-FX2|غول ارتباطات دیتاسنتر
سوئیچ ۶۰ پورت سیسکو نکسوس Cisco Nexus N9K-C93240YC-FX2 از خانواده Nexus 9000، راهکاری حرفه‌ای برای ایجاد شبکه در دیتاسنترها، زیرساخت‌های ابری و شبکه‌های سازمانی محسوب می‌شود. این سوئیچ با برخورداری از ۴۸ پورت SFP28 با سرعت‌های ۱، ۱۰ و ۲۵ گیگابیت بر ثانیه و ۱۲ پورت QSFP28 با سرعت‌های ۴۰ و ۱۰۰ گیگابیت بر ثانیه، امکان برقراری ارتباطات پرسرعت و انتقال حجم بالای داده را فراهم می‌کند.
این مدل با ظرفیت سوئیچینگ ۴٫۸ ترابیت بر ثانیه، گزینه‌ای کاربردی برای پیاده‌سازی معماری Leaf در ساختار Spine-Leaf دیتاسنترها است. همچنین قابلیت اجرا در دو حالت Cisco NX-OS و ACI، در کنار امکانات لایه ۲ و لایه ۳، انعطاف‌پذیری بالایی در طراحی، مدیریت و توسعه شبکه فراهم می‌کند.
سوئیچ Cisco Nexus N9K-C93240YC-FX2 با تراکم بالای پورت و قابلیت اتصال به تجهیزات شبکه با سرعت‌های مختلف، انتخابی ایده‌آل برای سازمان‌ها و دیتاسنترهای پرترافیک است. این محصول امکان توسعه شبکه‌ای مقیاس‌پذیر، پایدار و با کارایی بالا را فراهم می‌کند.
سخت افزار
سوئیچ سیسکو نکسوس N9K-C93240YC-FX2 از نظر سخت‌افزاری با بهره‌گیری از پردازنده چهار هسته‌ای، حافظه سیستم تا ۲۴ گیگابایت و حافظه ذخیره‌سازی SSD با ظرفیت ۱۲۸ گیگابایت طراحی شده است. همچنین وجود بافر ۴۰ مگابایتی به مدیریت ترافیک پرحجم شبکه کمک می‌کند و در شرایط افزایش بار ترافیکی، احتمال افت بسته‌ها را کاهش می‌دهد.
سیستم خنک‌کننده این دستگاه شامل ۵ ماژول فن قابل تعویض است که ۴ فن برای عملکرد عادی دستگاه مورد نیاز بوده و فن پنجم نقش افزونگی (Redundancy) را بر عهده دارد. در بخش تأمین انرژی نیز دو جایگاه منبع تغذیه با قابلیت افزونگی 1+1 در نظر گرفته شده است. گزینه‌های منبع تغذیه این مدل شامل نسخه ۷۵۰ وات AC و نسخه ۱۱۰۰ وات در استانداردهای AC، DC و HVAC/HVDC هستند.
طراحی رک‌مونت با ارتفاع ۱٫۲ یونیت (1.2RU)، در کنار قابلیت تعویض ماژول‌های فن و پاور، نگهداری و مدیریت سخت‌افزاری دستگاه را در محیط‌های دیتاسنتری آسان‌تر می‌کند. لازم به ذکر است که نوع و تعداد فن‌ها و منابع تغذیه همراه دستگاه به پیکربندی و پارت‌نامبر سفارش بستگی دارد.
ماژول
سوئیچ سیسکو نکسوس N9K-C93240YC-FX2 با برخورداری از ۴۸ پورت SFP28 و ۱۲ پورت QSFP28، از انواع ماژول‌های فیبر نوری و کابل‌های ارتباطی پرسرعت پشتیبانی می‌کند. پورت‌های SFP28 برای ارتباطات ۱، ۱۰ و ۲۵ گیگابیتی و پورت‌های QSFP28 برای ارتباطات ۴۰ و ۱۰۰ گیگابیتی قابل استفاده هستند. همچنین پورت‌های QSFP28 امکان استفاده از ماژول‌های سازگار QSFP+ با سرعت ۴۰ گیگابیت را نیز دارند.
این سوئیچ قابلیت استفاده از ماژول‌های نوری SR و LR، کابل‌های DAC مسی و کابل‌های AOC نوری را در سرعت‌ها و فرم‌فاکتورهای سازگار فراهم می‌کند. انتخاب تجهیزات ارتباطی به سرعت موردنیاز، فاصله اتصال و نوع فیبر نوری بستگی دارد.
منابع پردازشی (Processor, RAM, Storage)
سوئیچ Cisco Nexus N9K-C93240YC-FX2 از پردازنده چهار هسته‌ای برای اجرای سیستم‌عامل NX-OS، مدیریت دستگاه، اجرای پروتکل‌های مسیریابی و پردازش دستورات مدیریتی استفاده می‌کند. در بخش انتقال داده، وظیفه فوروارد بسته‌ها بر عهده تراشه سخت‌افزاری ASIC است که این عملیات را با سرعت بالا و به‌صورت مستقل از پردازنده اصلی انجام می‌دهد.
حافظه RAM این مدل به‌صورت پیش‌فرض ۱۶ گیگابایت است و با نصب کارت حافظه اضافی ۸ گیگابایتی با پارت‌نامبر NXK-MEM-8GB=، ظرفیت آن به ۲۴ گیگابایت افزایش می‌یابد. همچنین یک حافظه SSD با ظرفیت ۱۲۸ گیگابایت برای ذخیره‌سازی فایل‌های سیستم‌عامل، اطلاعات و فایل‌های موردنیاز دستگاه در نظر گرفته شده است.
جزئیات محصول

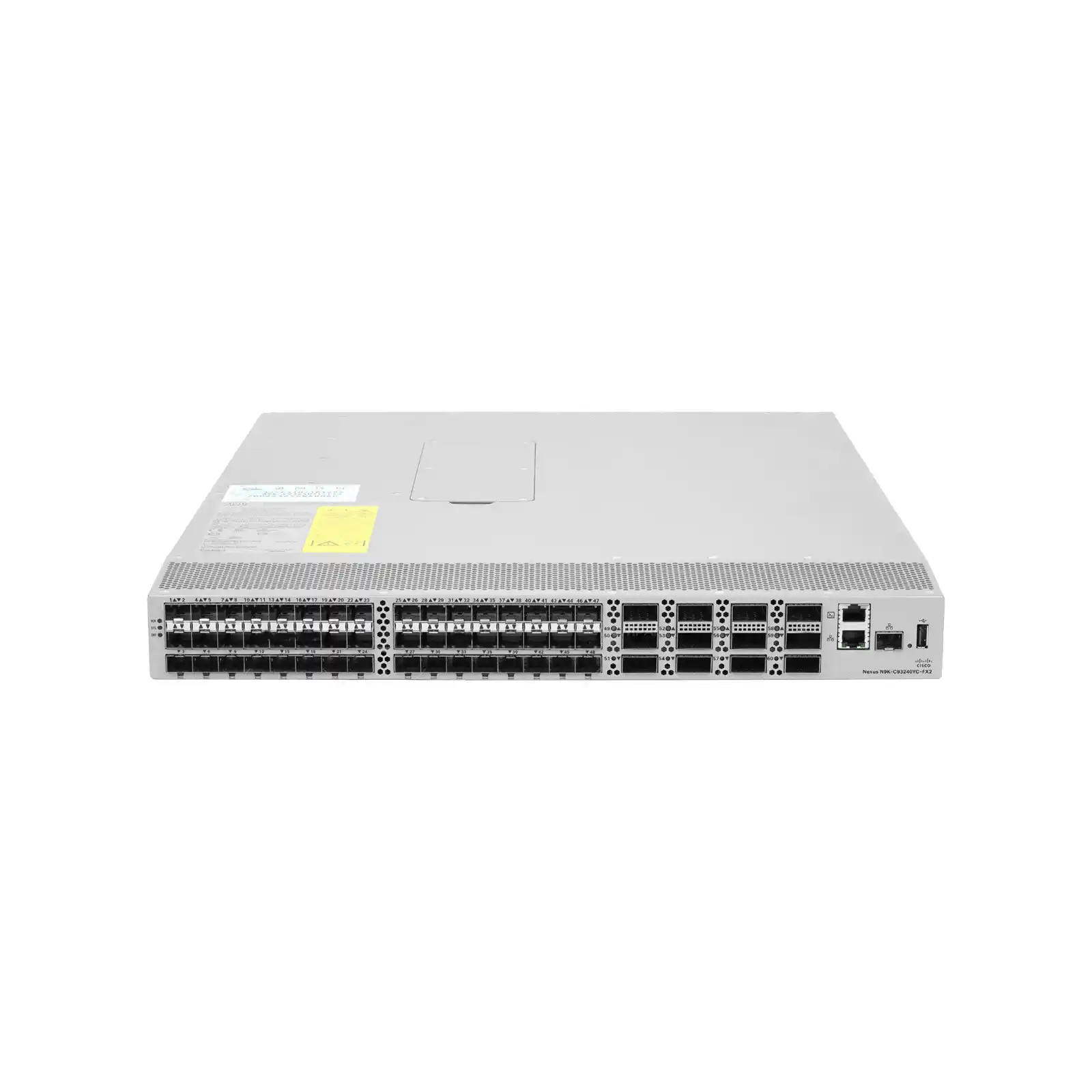

شکل نمای جلویی دستگاه N9K-C93240YC-FX2 را نشان میده
شکل نمای پشتی دستگاه N9K-C93240YC-FX2 را نشان می‌دهد.
۶ سوراخ پیچ برای نصب براکت‌های رک
پد اتصال زمین (Grounding pad)
۵ ماژول فن (جایگاه فن ۱ سمت چپ و جایگاه فن ۵ سمت راست)
دو منبع تغذیه (یکی برای کار و دیگری برای افزونگی)؛ جایگاه ۱ سمت چپ و جایگاه ۲ سمت راست (تصویر نسخه AC)
بافر و سرعت پردازش
سوئیچ Cisco Nexus N9K-C93240YC-FX2 با بهره‌گیری از بافر سخت‌افزاری ۴۰ مگابایتی، امکان مدیریت بهتر ترافیک شبکه و نگهداری موقت بسته‌ها را هنگام افزایش ناگهانی حجم ترافیک فراهم می‌کند. بافر نقش مهمی در مدیریت ترافیک‌های انفجاری (Microbursts) دارد و با نگهداری موقت بسته‌ها در زمان ازدحام، به کاهش احتمال از دست رفتن داده‌ها کمک می‌کند.
این سوئیچ از ظرفیت سوئیچینگ ۴٫۸ ترابیت بر ثانیه (Tbps) و نرخ ارسال بیش از ۲٫۵ میلیارد بسته در ثانیه (Bpps) پشتیبانی می‌کند. ظرفیت سوئیچینگ نشان‌دهنده حجم داده قابل انتقال در شبکه است؛ درحالی‌که نرخ ارسال بسته‌ها، توانایی دستگاه در پردازش و انتقال تعداد بسته‌های داده در هر ثانیه را مشخص می‌کند.
ترکیب بافر سخت‌افزاری، معماری مبتنی بر ASIC و فناوری Cisco Cloud Scale، این مدل را برای مدیریت ترافیک سنگین و ارتباطات پرتعداد در دیتاسنترها و شبکه‌های سازمانی مناسب می‌سازد.
نکات تخصصی و کلیدی برای انتخاب N9K-C93240YC-FX2
نرم افزار
سوئیچ Cisco Nexus N9K-C93240YC-FX2 از دو حالت عملیاتی Cisco NX-OS و Cisco ACI پشتیبانی می‌کند و می‌تواند در زیرساخت‌های شبکه سازمانی و دیتاسنترهای مبتنی بر معماری Software-Defined Networking مورد استفاده قرار گیرد.
در حالت Cisco NX-OS، دستگاه به‌صورت مستقل مدیریت می‌شود و قابلیت‌های متنوع لایه ۲ و لایه ۳، مدیریت VLAN، مسیریابی بین VLANها (Inter-VLAN Routing) و پیاده‌سازی زیرساخت‌های مبتنی بر VXLAN EVPN را ارائه می‌دهد. این حالت برای سازمان‌هایی مناسب است که به مدیریت مستقیم تجهیزات و کنترل مستقل تنظیمات شبکه نیاز دارند.
در حالت Cisco ACI، این سوئیچ در نقش Leaf فعالیت می‌کند و از طریق کنترلر مرکزی Cisco APIC مدیریت می‌شود. این معماری امکان مدیریت متمرکز تجهیزات، تعریف سیاست‌های ارتباطی (Policy-Based Networking)، خودکارسازی تنظیمات و ساده‌سازی توسعه زیرساخت دیتاسنتر را فراهم می‌کند.
دسترسی به برخی قابلیت‌های پیشرفته نیز به نسخه نرم‌افزار و لایسنس مربوط بستگی دارد.
سوالات متداول
سوئیچ Cisco Nexus N9K-C93240YC-FX2 چند پورت دارد و از چه سرعت‌هایی پشتیبانی می‌کند؟
این سوئیچ دارای ۶۰ پورت شبکه است که شامل ۴۸ پورت SFP28 با سرعت‌های ۱، ۱۰ و ۲۵ گیگابیت بر ثانیه و ۱۲ پورت QSFP28 با سرعت‌های ۴۰ و ۱۰۰ گیگابیت بر ثانیه می‌شود. این ترکیب امکان اتصال سرورها، سوئیچ‌های دیگر و تجهیزات پرسرعت دیتاسنتر را فراهم می‌کند.
آیا این سوئیچ از NX-OS و ACI پشتیبانی می‌کند؟
بله. این مدل از هر دو حالت عملیاتی Cisco NX-OS و Cisco ACI پشتیبانی می‌کند. در حالت NX-OS، سوئیچ به‌صورت مستقل مدیریت می‌شود؛ اما در حالت ACI، در نقش Leaf و از طریق کنترلر مرکزی Cisco APIC مدیریت خواهد شد. توجه داشته باشید که این دو حالت هم‌زمان فعال نیستند و تغییر بین آن‌ها به فرایند تبدیل نرم‌افزاری نیاز دارد.
آیا سوئیچ N9K-C93240YC-FX2 برای دیتاسنترهای پرترافیک مناسب است؟
بله. این مدل با ظرفیت سوئیچینگ ۴٫۸ ترابیت بر ثانیه، نرخ فورواردینگ بیش از ۲٫۵ میلیارد بسته در ثانیه و بافر ۴۰ مگابایتی، برای شبکه‌های پرترافیک دیتاسنتر، زیرساخت‌های ابری و معماری‌های Leaf در ساختار Spine-Leaf طراحی شده است. همچنین پشتیبانی از VXLAN EVPN در حالت NX-OS، امکان پیاده‌سازی شبکه‌های مقیاس‌پذیر را فراهم می‌کند.
