ماژول فیبر نوری چیست؟ چه کاربردهایی دارد؟
میتوانید خلاصهای کوتاه از محتوای مقاله را با استفاده از هوش مصنوعی دریافت نمایید.
در عصر حاضر، نیاز به انتقال سریع و امن اطلاعات در شبکهها بیش از هر زمان دیگری احساس میشود. ماژولهای فیبر نوری یا SFP (Small Form-Factor Pluggable) به عنوان پل ارتباطی میان تجهیزات شبکه و زیرساختهای فیبر نوری، نقش بسیار مهمی در فرایند انتقال سیگنال ایفا میکنند. این ماژولها با قابلیت تبدیل سیگنالهای الکتریکی به نوری و بالعکس، امکان برقراری ارتباطات پایدار، پرسرعت و انعطاف پذیر را فراهم میآورند و به شبکهها اجازه میدهند تا در مقیاس بزرگ و با کیفیت بالا دادهها را منتقل کنند.

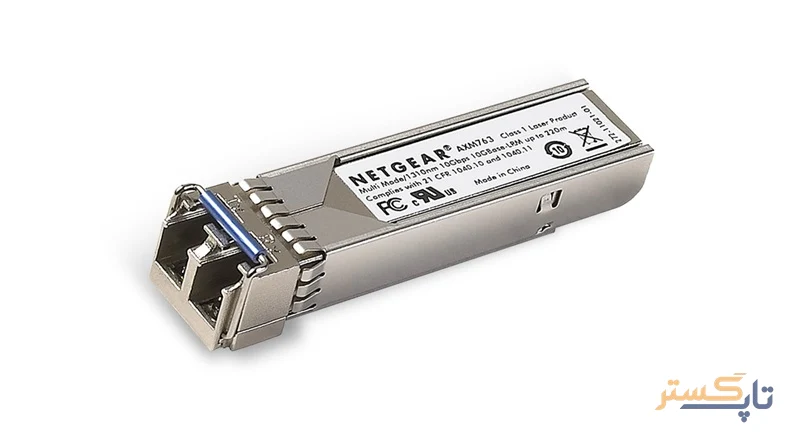

ماژول فیبر نوری چیست؟
در دنیای ارتباطات امروز، ماژولهای نوری یا SFP (Small Form-Factor Pluggable) نقش اساسی در انتقال دادهها و ایجاد ارتباطات با فیبر نوری ایفا میکنند. طراحی این ماژولها به شکل پیچیده و با فناوریهای روز دنیا انجام میشود. کار یک ماژول فیبر نوری تبدیل سیگنال الکتریکی به سیگنال نوری و بالعکس است. این ماژول به شکلی طراحی شده تا در کنار سرعت بالا، امنیت و اطمینان از پایداری دادهها را نیز تضمین کند.
ماژول SFP در ایجاد اتصالی سریع، امن و پایدار در میان سیستمهای یک شبکه بسیار موثر است. کاربردهای این ماژول در دیتاسنترها، شبکههای سازمانی، مخابرات و… است و به دلیل وجود ویژگی Hot Plug در این ماژولها، استفاده از آنها آسانتر و بهینهتر شده است.
ماژول فیبر نوری چگونه کار میکند؟
کار ماژول فیبر نوری تبدیل سیگنالها است. این کار پلی میان سخت افزار شبکه و زیرساخت فیبر نوری است. از اجزای تشکیل دهنده یک ماژول SFP، میتوان موارد زیر را نام برد.
- TOSA یا فرستنده نوری: این قطعه با لیزر یا LED، سیگنالهای الکتریکی را به نوری تبدیل میکند.
- Laser Driver: قطعه Laser Driver مسئول بررسی و کنترل عملکرد لیزر است تا دادهها به درستی ارسال شوند.
- ROSA یا گیرنده نوری: ROSA ابزاری است که وظیفه تبدیل سیگنالهای نوری به الکتریکی را برعهده دارد.
- PCB: برد ماژول است و همه اجزای روی آن قرار میگیرند.
- Limiting Amplifier: این قطعه سیگنالهای ضعیف را تقویت میکند تا تبدیل به درستی انجام شود.
پارامترهای مهم در ماژول فیبر نوری
هنگام انتخاب ماژول فیبر نوری، لازم است چند پارامتر کلیدی را مدنظر قرار دهید تا بهترین گزینه متناسب با نیازها و کسب و کار خود را انتخاب کنید.
- اولین پارامتر سرعت انتقال داده است. ماژولها معمولا سرعت 100Mbps ،1Gbps ،2.5Gbps و 4Gbps دارند.
- نکته دیگر مورد اهمیت طول موج است. دو نوع طول موج مالتی مود و سینگل مود در این ماژولها دیده میشود.
- توان خروجی نیز باید در نظر گرفت. هرچه توان خروجی بیشتر باشد، برد بیشتر خواهد بود.
- پارامتر دیگری که در ماژول نوری وجود دارد حساسیت گیرنده است. هر چه گیرنده حساستر باشد، دریافت سیگنالهای ضعیف از فاصلههای دور نیز ممکن میشود.
- نکته آخر مورد اهمیت، فاصله انتقال است که در این ماژولها از 2 کیلومتر تا 10 کیلومتر است.
بررسی انواع ماژول فیبر نوری
ماژولهای نوری در انواع مختلفی عرضه میشوند که هر یک با ویژگیها و کاربردهای خاص، برای پاسخ گویی به نیازهای متفاوت شبکه طراحی شدهاند.
ترنسیورها یا Transceivers
این نوع ماژولهای فیبر نوری، از پرکاربردترین نوع ماژول هستند و کاربرد گستردهای در شبکههای Fibre Channel ،Ethernet ،SONET/SDH و… دارند. در این ماژولها عملکرد فرستنده و گیرنده در یک بسته واحد ترکیب میشوند.
فرستندهها یا Transmitters
Transmittersها ماژولهایی هستند که با استفاده از لیزر یا LED، سیگنالهای الکتریکی را به نوری تبدیل میکنند. ارسال دادهها در این ماژولها با سرعت بالایی انجام میشود.
گیرندهها یا Receivers
این نوع ماژولها نقطه مقابل ماژولهای Transmitters هستند. کار Receivers، تبدیل سیگنالهای نوری به سیگنالهای الکتریکی است.
ویژگیهای ماژول فیبر نوری
- Hot-Pluggable: ماژولهای نوری این امکان را فراهم میکنند که بدون نیاز به قطع کامل شبکه، بتوان آنها را به راحتی تعویض کرد.
- اندازه مناسب: با وجود ویژگیها و کاراییهای متعدد ماژول SFP، ممکن است تصور کنید که این ماژول بزرگ است، اما در واقع اندازهای کوچک دارد و امکان استفاده از پورتهای بیشتر را حتی در فضاهای محدود فراهم میکند.
- انعطاف پذیری: پشتیبانی این ماژول از پورتهای مختلفی مثل مسی، فیبر تک حالته، فیبر چند حالته و… باعث شده کارایی آن افزایش یابد.
- فاصله و سرعت: استفاده از این فیبر امکان انتقال دادهها با سرعت بالا در فواصل طولانی را فراهم میکند و مقیاس پذیری بالایی نیز در شبکه ایجاد میکند.
بیشتر بدانید: آشنایی با Hot Plug و خطرهای احتمالی آن
کاربردهای ماژول فیبر نوری
ماژولهای نوری به دلیل ویژگیهایی که دارند کاربردهای گستردهای هم دارند. در اینجا با چند مورد از آنها آشنا میشویم.
- شبکههای مخابراتی: این ماژول در مخابرات برای انتقال دادهها با حجم بالا در فواصل طولانی کاربرد زیادی دارد.
- پایگاه دادهها: ماژول فیبر نوری در این مراکز میان تجهیزاتی مثل سرورها و سوئیچها ارتباط ایجاد میکند و سرعت انتقال را افزایش میدهد.
- FTTH: کاربرد دیگر این ماژول ارائه اینترنت پر سرعت به کاربران است و در شبکههای دسترسی پهن باند قرار میگیرد.
- اگر به دنبال تهیه ماژول فیبر نوری برای کسب و کار خود هستید، تاپ گستر در کنار شماست تا با کمترین هزینه، بهترین کیفیت و خدمات را تجربه کنید. اگر هم نمیدانید که این ماژول برای کسب و کار شما نیاز است یا نه، میتوانید از مشاوران ما راهنمایی دریافت کنید.
مشکلات رایج در استفاده از ماژول فیبر نوری
برخی از کاربرانی که از ماژول نوری استفاده کردهاند، دچار مشکلاتی شدهاند که از رایجترین آنها میتوان به این موارد اشاره کرد.
- استفاده از ماژول اشتباه
- سازگار نبودن سرعت ماژول با زیرساختها
- ناسازگاری در طول موج
- مشکل و اختلال در کانکتورها
- استفاده از فیبرهای مختلف
- ناسازگاری ماژول با برند زیرساخت
اگر ماژول نوری شما نیز دچار اختلال شده است، بهتر است این موارد را چک کنید.
در نهایت
ماژول فیبر نوری یکی از اجزای کلیدی در زیرساختهای ارتباطی مدرن به شمار میرود که با تبدیل سیگنالهای الکتریکی به نوری و بالعکس، امکان انتقال سریع، پایدار و امن دادهها را فراهم میکند. این ماژولها با توجه به تنوع در نوع، سرعت و کاربرد، نقش مهمی در بهبود عملکرد شبکههای مخابراتی، دیتاسنترها و سازمانها دارند. انتخاب صحیح ماژول متناسب با نیاز شبکه، میتواند تاثیر چشمگیری در کیفیت ارتباطات و کاهش اختلالات داشته باشد.
سوالات متداول
ماژولهای سینگل مود برای فواصل طولانیتر و با طول موج خاص استفاده میشوند، در حالی که مالتی مود برای فواصل کوتاهتر و هزینه کمتر مناسب است.
خیر، برخی ماژولها ممکن است با برندهای خاصی سازگار نباشند، بنابراین باید به سازگاری آن با تجهیزات شبکه توجه کرد.
