مدیریت حرارتی در تجهیزات شبکه با Port-Side Intake
میتوانید خلاصهای کوتاه از محتوای مقاله را با استفاده از هوش مصنوعی دریافت نمایید.
یکی از رویکردهای طراحی در تجهیزات شبکه، به ویژه در سوئیچها، استفاده از سیستم خنک کننده با ورودی هوای سمت پورت یا همان Port-Side Intake است. این طراحی با وجود مزایای خود، چالشهایی را نیز به همراه دارد. در ادامه به بررسی این سیستم، چالشها و ارائه راهکارهای عملی و معتبر برای مدیریت بهینه حرارتی این تجهیزات میپردازیم.
Port-Side Intake چیست؟

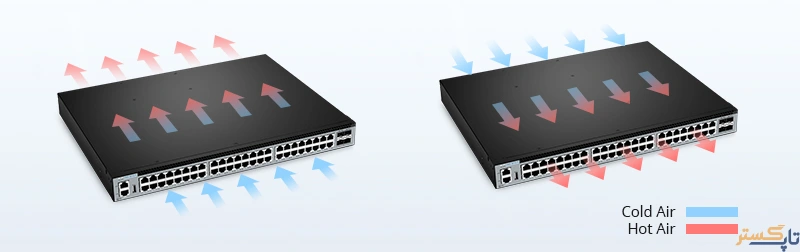

در طراحی Port-Side Intake یا ورودی هوای سمت پورت، هوای خنک از قسمتی که پورتهای شبکه (مانند پورت اترنت یا فیبر نوری) قرار دارند، وارد دستگاه میشود. پس از عبور از قطعات داخلی و جذب حرارت آنها، از سمت دیگر که معمولا محل قرارگیری منبع تغذیه است، به عنوان هوای گرم خارج میشود. این الگو به گونهای طراحی شده که با چیدمان راهروی سرد و گرم (Hot Aisle / Cold Asile) در دیتاسنترها مطابقت داشته باشد. در این چیدمان، جلوی رکها در راهروی سرد و پشت رکها در راهروی گرم قرار میگیرد. این هماهنگی به جداسازی هوای سرد و گرم کمک کرده و بهره وری سیستم خنک کننده کل مرکز داده را افزایش میدهد.
چالشهای کلیدی Port-Side Intake
با وجود هماهنگی با اصول دیتاسنتر، ماهیت طراحی Port-Side Intake چندین چالش اساسی را در زمینه مدیریت حرارتی ایجاد میکند.
1. انسداد جریان هوا به دلیل تراکم بالای کابلها
مهمترین و شایعترین چالش Port-Side Intake، انسداد ورودیهای هوا توسط کابلهای شبکه است. در سوئیچهای با تراکم پورت بالا، تعداد زیادی کابل به جلوی دستگاه متصل میشوند. این کابلها، به ویژه اگر به درستی مدیریت نشوند، مانعی جدی در برابر ورود هوای خنک به داخل دستگاه ایجاد میکنند. این پدیده که به Airflow Impedance معروف است، باعث کاهش حجم هوای ورودی و در نتیجه کاهش اثربخشی سیستم خنک کننده داخلی دستگاه میشود.
2. ایجاد نقطه داغ در نزدیکی پورتها
قطعاتی که در نزدیکی پورتها قرار دارند، مانند ماژولهای فرستنده-گیرنده نوری (Optical Transceivers)، خود منبع تولید حرارت هستند. این ماژولها به دلیل حساسیت بالا به دما، در صورت عدم دریافت هوای خنک کافی، به سرعت داغ میشوند. انسداد جریان هوا توسط کابلها این مشکل را تشدید کرده و میتواند منجر به بروز خطا در انتقال داده و خرابی دستگاه شود. دمای بالا به طور مستقیم بر روی دیودهای لیزر و فتودیودهای داخل ماژول تاثیر منفی میگذارند.
3. پیچیدگی در یکپارچه سازی با سیستم Aisle Containment
اگرچه طراحی Port-Side Intake با هدف سازگاری با راهروهای گرم و سرد دیتاسنتر ایجاد شده است؛ اما در عمل میتواند چالشهایی را برای سیستمهای مهار راهروی هوای سرد ایجاد کند. حجم بالای کابل کشی در جلوی رک میتواند باعث نشت هوای سرد از راهروی مهار شده به بیرون و یا ورود هوای گرم از محیط اطراف به داخل راهروی سرد شود. این اختلاف هوا، بهره وری کلی سیستم خنک کننده دیتابیس را کاهش و هزینه عملیاتی را افزایش میدهد.
راهکارهای عملی برای مدیریت حرارت در تجهیزات شبکه
برای غلبه بر چالشهای ذکر شده، ترکیبی از راهکارهای فیزیکی، مدیریت و هوشمند باید به کار گرفته شود.
مدیریت بهینه کابل کشی
این راهکار اولین و یکی از موثرترین اقدامات برای مدیریت حرارت در تجهیزات شبکه است. استفاده از ابزارها و روشهای صحیح مدیریت کابل میتواند به میزان قابل توجهی انسداد جریان هوا را کاهش دهد.
- استفاده از کابلهایی با قطر کمتر: کابلهای شبکه با قطر کمتر، فضای کمتری را اشغال و مقاومت کمتری در برابر جریان هوا ایجاد میکنند.
- پنلهای مدیریت کابل: استفاده از این پنلها و بازوهای هدایت کننده، به آرایش منظم کابلها و دور کردن آنها از مسیر مستقیم ورودیهای هوا کمک میکند.
- رعایت طول مناسب کابل شبکه: استفاده از کابلهایی با طول دقیق و مناسب، از ایجاد حلقههای اضافی و در هم تنیدگی در جلوی سوئیچ جلوگیری میکند.
استفاده از تجهیزات جانبی مدیریت جریان هوا
شرکتهای مختلفی، تجهیزات جانبی خاصی را برای هدایت هوای خنک به ورودی سوئیچها طراحی کردهاند. این تجهیزات که به صورت پسیو (بدون نیاز به برق) عمل میکنند، کانالی بین راهروی سرد و ورودی هوای سوئیچ ایجاد کرده و تضمین میکنند که هوای خنک بدون مانع به دستگاه برسد. محصولاتی مانند SwitchAir و HotLok SwitchFix نمونههایی از این راهکارها هستند که میتوانند به طور قابل توجهی دمای سوئیچ را کاهش دهند. یک مطالعه توسط Upsite Technologies نشان داد که پیاده سازی چنین راهکارهایی میتواند دمای سوئیچ را به طور میانگین تا 6.7 درجه سانتی گراد کاهش دهد!
طراحی پیشرفته شاسی و سیستم خنک کننده داخلی
تولیدکنندگان تجهیزات شبکه نیز در حال بهبود طراحیهای خود برای مقابله با این چالشها هستند.
- طراحی بهینه هیت سینک و فن: استفاده از هیتهای کارآمدتر و فنهای هوشمند با قابلیت تنظیم سرعت بر اساس بار حرارتی، به دستگاه اجازه میدهد تا با حجم هوای کمتر نیز خنک سازی موثری داشته باشد.
- سنسورهای حرارتی متعدد: قرار دادن سنسورهای دما در نقاط حساس دستگاه، به ویژه در نزدیکی پورتها، به سیستم مدیریت حرارتی اجازه میدهد تا اطلاعات دقیقتری از وضعیت دمایی داشته باشد و عملکرد فنها را به صورت هوشمند و منطقهای تنظیم کند.

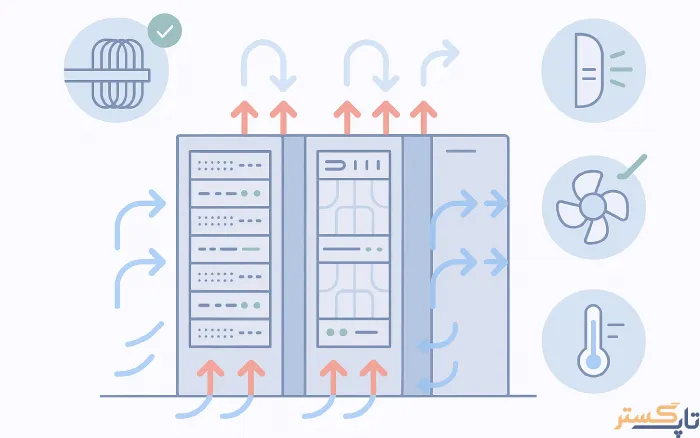

بهینه سازی در سطح دیتاسنتر
مدیریت حرارتی یک دستگاه به تنهایی کافی نیست و باید در قالب یک استراتژی کلی در دیتاسنتر دیده شود.
- تنظیم فشار هوای راهروی سرد: اطمینان از وجود فشار مثبت کافی در راهروی سرد، کمک میکند تا هوای خنک به تمامی نقاط رک، از جمله ورودیهای هوای سوئیچ که ممکن است با کابل پوشیده شده باشند، نفوذ کند.
- استفاده از پنلهای مسدودکننده: پر کردن فضاهای خالی رک با این پنلها از برگشتن هوای گرم به راهروی سرد جلوگیری و کارایی خنک سازی را افزایش میدهد.
نتیجه گیری: کنترل حرارت، تضمین عملکرد
طراحی Port-Side Intake یک رویکرد منطقی و استاندارد برای همسوسازی تجهیزات شبکه با زیرساخت خنک کننده دیتاسنترهای مدرن است. با این حال، چالشهای مختلف به ویژه انسداد جریان هوا توسط کابلها و ایجاد نقاط داغ، نیازمند توجه ویژه و اقدامات پیشگیرانه است. موفقیت در مدیریت حرارتی این تجهیزات در گرو یک رویکرد چندلایه است که شامل مدیریت دقیق و منظم کابل کشی، استفاده از تجهیزات جانبی نوآورانه برای هدایت جریان هوا، بهره گیری از طراحیهای سخت افزاری پیشرفته و بهینه سازی کلی محیط مراکز داده میشود. با پیاده سازی این راهکارها، میتوان از عملکرد پایدار و طول عمر بالای تجهیزات شبکه اطمینان حاصل کرد و در عین حال، هزینههای ناشی از مصرف انرژی سیستمهای خنک کننده را به حداقل رساند.
سوالات متداول
اصلیترین چالش این طراحی انسداد جریان هوا است. از آنجایی که تعداد زیادی کابل شبکه به جلوی دستگاه متصل میشود، این کابلها میتوانند مانند یک دیوار عمل کرده و مانع ورود هوای خنک کافی به داخل دستگاه شود.
زیرا این تراکم مستقیما جلوی ورود هوای دستگاه را میگیرند. این کار باعث میشود فنهای دستگاه برای خنک سازی مجبور به کار کردن با سرعت بالاتر شوند که هم مصرف انرژی را بالا میبرد و هم باعث ایجاد Hotspot میشود.
به زبان ساده، به این معناست که تجهیزات شبکه هوای خنک را از همان سمتی که پورتهای شبکه قرار دارند به داخل میکشد و هوای گرم را از سمت دیگر خارج میکند.
